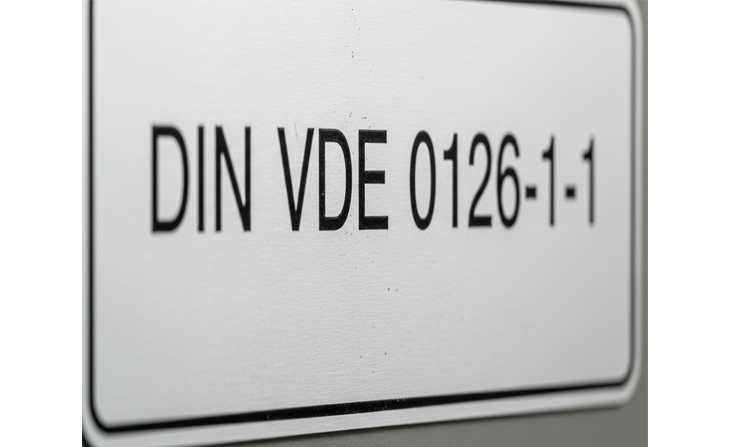

Dans le monde du photovoltaïque raccordé au réseau, il existe des règles qui ne sont pas négociables : celles qui garantissent la sécurité des personnes et l’intégrité de l’infrastructure électrique. Pour tout Professionnel du Secteur – de l’ingénieur d’étude au gestionnaire de centrale – la norme DIN VDE 0126-1-1 est plus qu’un simple numéro de code : c’est le fondement technique de la fiabilité.
Cette réglementation européenne, devenue un standard de fait au-delà des frontières de l’Allemagne, définit les exigences cruciales pour les dispositifs de découplage de protection. Elle est la réponse réglementaire au scénario de « l’îlotage » (ou anti-islanding), le risque le plus critique pour la cohabitation entre production PV décentralisée et réseau public.
Ignorer ou mal interpréter cette norme expose non seulement les installations à des risques de non-conformité contractuelle, mais met également en danger la vie des techniciens et compromet la stabilité du réseau de distribution. Cette analyse décrypte l’impératif technique et professionnel derrière cette réglementation essentielle.
L’Impératif de Sécurité : Comprendre l’Anti-Îlotage
Pourquoi la norme DIN VDE 0126-1-1 est-elle si souvent citée ? Elle régit les dispositifs qui empêchent un système photovoltaïque de continuer à alimenter une portion du réseau électrique alors que le réseau principal (celui du distributeur, comme la STEG ou l’équivalent européen) est hors tension. C’est le phénomène de l’îlotage.
Risques Humains et Matériels
Imaginez un technicien intervenant sur une ligne supposément coupée après une panne générale. Si un onduleur ne se déconnecte pas instantanément, il peut continuer à injecter du courant sur la ligne de basse tension. Cette portion du réseau devient un « îlot » électriquement actif.
- Risque Humain : Le technicien est soumis à un risque d’électrocution mortel. La fiabilité du système de découplage est donc littéralement une question de vie ou de mort.
- Risque Matériel : Le redémarrage d’un réseau principal (ré-enclenchement) alors que des systèmes PV actifs sont déphasés peut entraîner des dommages graves aux équipements de la centrale électrique et du réseau de distribution.
La DIN VDE 0126-1-1 impose des critères stricts pour la détection rapide (en millisecondes) de toute anomalie de tension ou de fréquence, garantissant ainsi le découplage de protection de l’onduleur PV avant que l’îlotage ne puisse se stabiliser.
Exigence Technique : Ce que la Norme Impose aux Onduleurs
Pour l’ingénieur, la norme se traduit par des exigences de conception et de test précises pour le Dispositif Intégré de Découplage (DID) souvent intégré dans l’onduleur lui-même. C’est ici que l’expertise technique prend tout son sens :
- Surveillance Permanente : Le DID doit surveiller en continu les paramètres clés du réseau : la tension (surtension ou sous-tension) et la fréquence.
- Temps de Réponse Ultracourt : Les déconnexions pour des défauts en dehors de la plage tolérée (par exemple, si la fréquence réseau passe de 50 Hz à 50,5 Hz) doivent être quasiment instantanées.
- Détection Active d’Îlotage : Le système doit intégrer des méthodes actives (lancement de signaux de test dans le réseau) ou passives (surveillance des variations) pour confirmer l’absence du réseau principal.
Un onduleur portant la certification de conformité à la DIN VDE 0126-1-1 atteste qu’il a réussi ces tests rigoureux, offrant une garantie d’autorité technique indispensable au professionnel.
Implications Commerciales et Contractuelles pour le Professionnel
Dans de nombreux pays, particulièrement ceux dont les règlements s’inspirent des standards européens (ce qui est souvent le cas en Afrique du Nord et dans le Golfe), la conformité à la DIN VDE 0126-1-1 est une condition sine qua non pour le raccordement au réseau.
- Choix des Équipements : Le développeur ou l’installateur doit impérativement sélectionner des onduleurs certifiés selon cette norme ou ses équivalents locaux récents. L’utilisation d’équipements non conformes peut entraîner le rejet du projet par le distributeur d’électricité.
- Responsabilité Légale : En cas d’accident sur le réseau dû à un défaut de découplage, la responsabilité civile et pénale du concepteur et de l’installateur sera engagée. La conformité réglementaire photovoltaïque est donc la meilleure police d’assurance.
En conclusion, la DIN VDE 0126-1-1 incarne la convergence entre l’impératif de sécurité, la haute ingénierie et la fiabilité à long terme du secteur PV. Pour rester compétitif et garantir la pérennité de vos installations, la maîtrise et le respect de ces normes techniques ne sont pas une option, mais une preuve d’excellence professionnelle.
Source : DIN VDE V 0126-1-1
